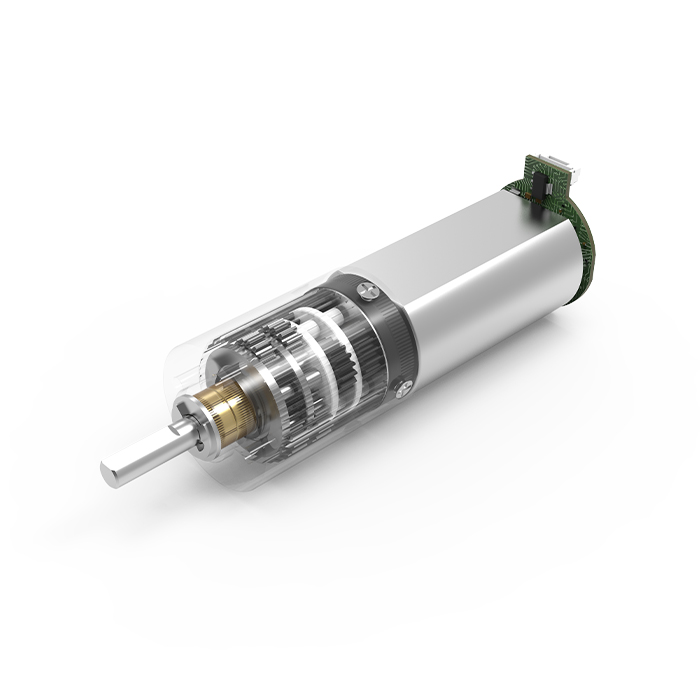

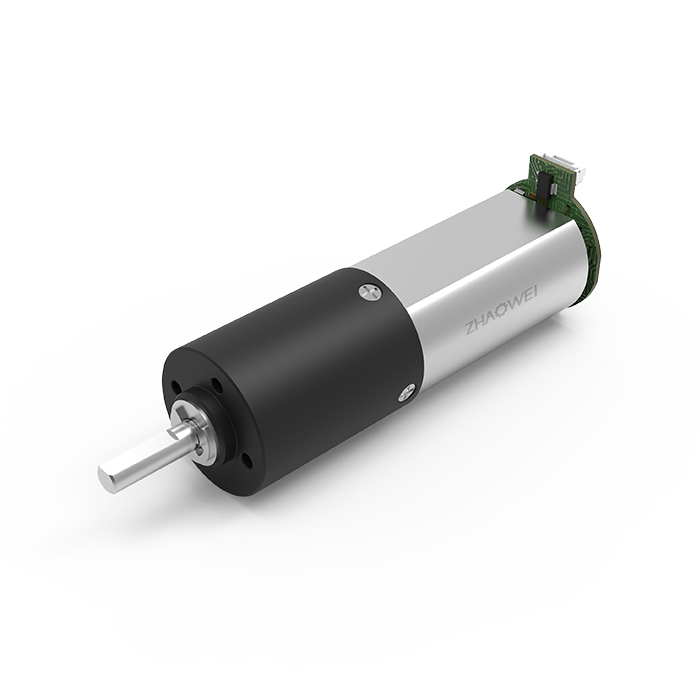

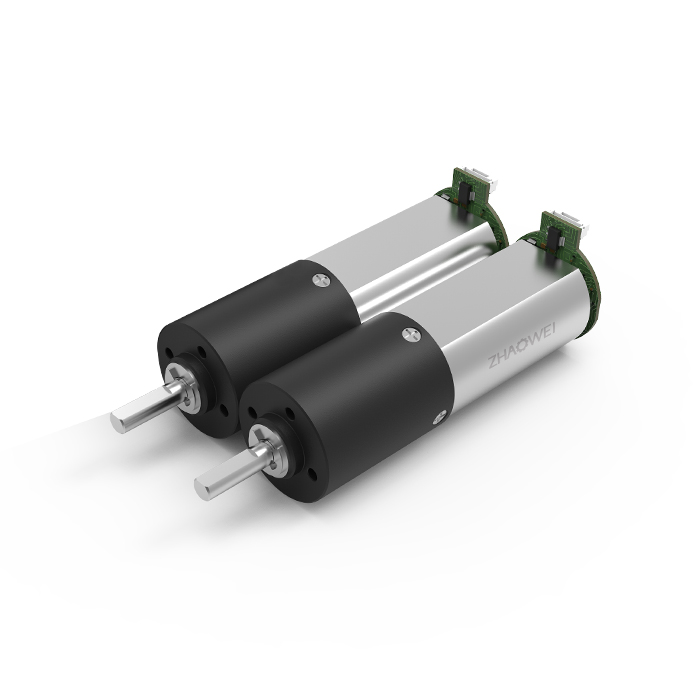

概述
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4、6 | 16、24、36 | 64、96、144、216 | 256、384、576、864、1296 |
| 最大傳連續輸功率（W） | 2 | 2 | 2 | 2 |
| 最大瞬時傳輸功率（W） | 5 | 5 | 5 | 5 |
| 額定容許力矩（Nm） | 0.3 | 0.3 | 0.3 | 0.3 |
| 最大瞬時轉矩(Nm) | 0.6 | 0.6 | 0.6 | 0.6 |
| 最大效率(%) | 85 | 75 | 65 | 55 |
| 空載平均空回(°) | 3 | 3 | 3 | 3 |
| 最大軸向動態載荷（N） | 5 | 5 | 5 | 5 |
| 最大徑向載荷（離法蘭4mm處）(N) | 5 | 5 | 5 | 5 |
| 齒輪箱長度L1(mm) | 11.5 | 14.8 | 18.1 | 21.4 |
推薦型號
| 型號 | 典型應用參數 | 齒輪箱額定容許力矩 | 齒輪箱瞬間容許力矩 | 減速比 | 減速箱長 L1 | |||||||
| 額定值 | 空載數據 | 負載數據 | 總長 L | |||||||||
| 電壓 | 轉速 | 電流 | 轉速 | 電流 | 轉矩 | |||||||
| VDC | rpm | mA(MAX) | rpm | mA(MAX) | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBPD016016-4 | 5.0 | 1471 | 85 | 1150 | 130 | 16 | 1.6 | 38.4 | 3000 | 6000 | 4 | 11.5 |
| ZWBPD016016-6 | 5.0 | 980 | 85 | 767 | 130 | 24 | 2.4 | 3000 | 6000 | 6 | ||
| ZWBPD016016-16 | 5.0 | 368 | 90 | 288 | 130 | 51 | 5.0 | 41.7 | 3000 | 6000 | 16 | 14.8 |
| ZWBPD016016-24 | 5.0 | 245 | 90 | 192 | 130 | 77 | 7.5 | 3000 | 6000 | 24 | ||
| ZWBPD016016-36 | 5.0 | 163 | 90 | 128 | 130 | 115 | 11.3 | 3000 | 6000 | 36 | ||
| ZWBPD016016-64 | 5.0 | 92 | 95 | 72 | 140 | 135 | 13.2 | 45 | 3000 | 6000 | 64 | 18.1 |
| ZWBPD016016-96 | 5.0 | 57 | 95 | 48 | 140 | 203 | 19.9 | 3000 | 6000 | 96 | ||
| ZWBPD016016-144 | 5.0 | 41 | 95 | 32 | 140 | 304 | 29.8 | 3000 | 6000 | 144 | ||
| ZWBPD016016-216 | 5.0 | 27 | 95 | 21 | 140 | 456 | 44.7 | 3000 | 6000 | 216 | ||
| ZWBPD016016-256 | 5.0 | 22 | 100 | 18 | 150 | 524 | 51.4 | 48.3 | 3000 | 6000 | 256 | 21.4 |
| ZWBPD016016-384 | 5.0 | 15 | 100 | 12 | 150 | 608 | 60 | 3000 | 6000 | 384 | ||
| ZWBPD016016-576 | 5.0 | 9 | 100 | 8 | 150 | 911 | 89 | 3000 | 6000 | 576 | ||
| ZWBPD016016-864 | 5.0 | 7 | 110 | 5 | 150 | 1367 | 134 | 3000 | 6000 | 864 | ||
| ZWBPD016016-1296 | 5.0 | 4 | 110 | 4 | 150 | 2050 | 201 | 3000 | 6000 | 1296 | ||
*注：以上具體參數可根據客戶要求定制。

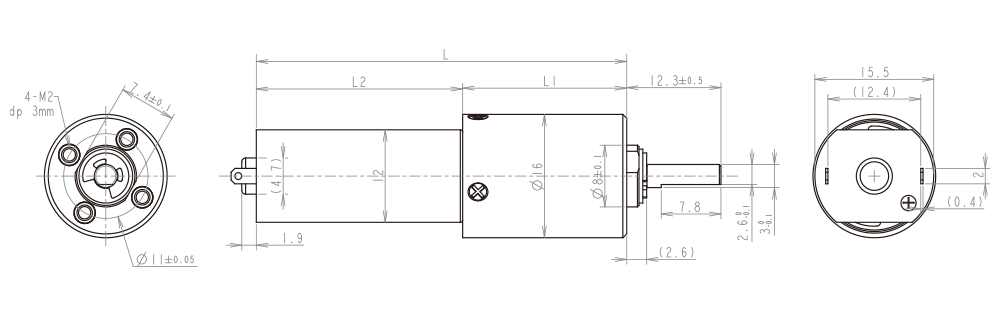

設計圖紙
查看詳情
資料下載
Φ16mm 行星減速箱（PD版）規格書
